船用鋼制蒸汽散熱器型號
【產品詳情】

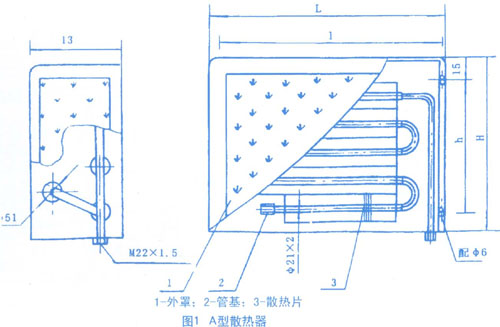

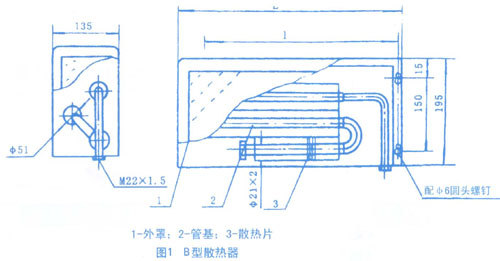

船用鋼制蒸汽散熱器產品示意圖：
| 散熱器的系列參數表： |
散熱面積 M2 | A 型 | B 型 | L | H | h | l | 重量 kg | h | l | 重量 kg | 銅 | 鋼 | 銅 | 鋼 | 0.5 | — | — | — | — | — | — | 455 | 423 | 7.1 | 6.46 | 0.8 | 445 | 270 | 185 | 423 | 9.95 | 8.92 | 575 | 553 | 8.96 | 8.03 | 1.2 | 355 | 270 | 13.14 | 11.78 | 775 | 753 | 11.8 | 10.56 | 1.5 | 530 | 508 | 15.35 | 13.76 | 955 | 933 | 14.17 | 12.7 | 2 | 440 | 360 | 19.1 | 17.1 | 1225 | 1203 | 18.2 | 16.27 |
|

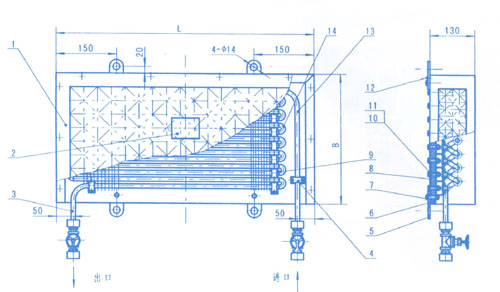

不銹鋼蒸汽散熱器：
|
技術要求：
1、散熱體材料：T2，連接管路：銅質，閥：銅質，罩殼：不銹鋼。
2、工作壓力0.3MPa，試驗壓力0.5MPa
3、所有加熱管兩端都要加固定腳。
4、接頭處都應用耐高溫無石棉墊片密封。 |
散熱器面積（M2） | 散熱器尺寸（B×L） | 散熱器數量 | 安裝位置 | 2.5 | 450 × 640 | 3 | 餐廳 | 3 | 530 × 800 | 1 | 廚房 | 2.5 | 450 × 640 | 2 | 衛生間 | 2 | 450 × 450 | 1 | 電器工作 / 儲藏室 | 3.5 | 450 × 880 | 2 | 機艙監控室 | 3 | 450 × 700 | 7 | 住宅 | 3 | 450 × 700 | 1 | 衛生間、洗衣間 | 3 | 450 × 880 | 1 | 船長室 | 3 | 450 × 880 | 1 | 輪機長室 | 2 | 450 × 530 | 2 | 1 人室 | 1.2 | 450 × 355 | 1 | 衛生間 | 4 | 600 × 880 | 2 | 駕駛室 | 3 | 450 × 880 | 1 | 液壓工作室 |
|
來源：本站 時間：2019-08-19 08:23:42
產品名稱：船用鋼制蒸汽散熱器型號
